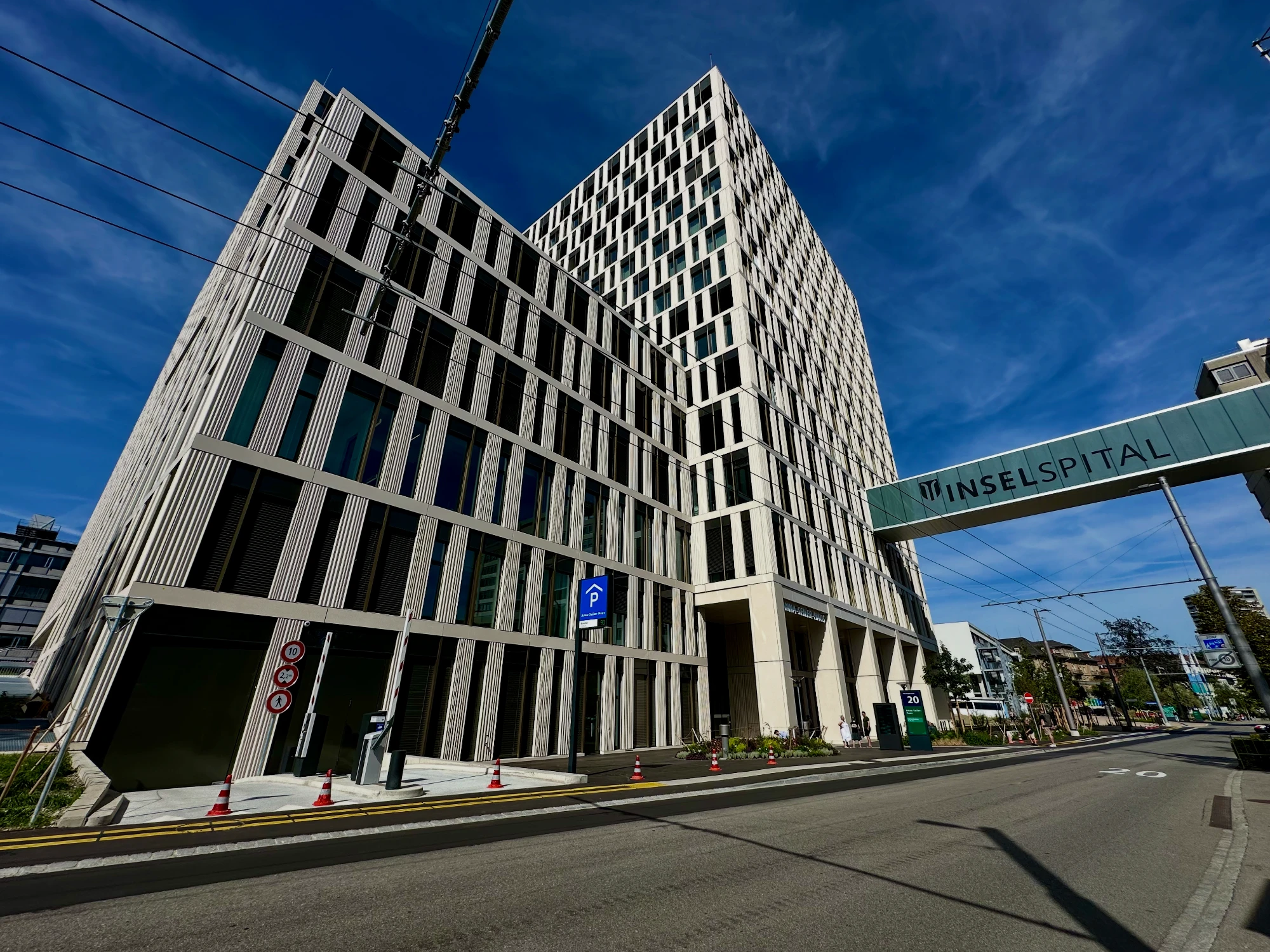

Inselspital Bern, Neubau Spitalgebäude Anna-Seiler-Haus (Baubereich 12)

Projektbeschreibung

Der Neubau Spitalgebäude BB12 ist eines der ersten Projekte, welches im Hinblick auf eine optimale, langfristige Entwicklung des gesamten Inselareals realisiert wurde.

Die Gebäudehöhe beträgt rund 60m, mit einer abgestuften Gebäudeform. Die Geschossfläche umfasst rund 80’000m2.

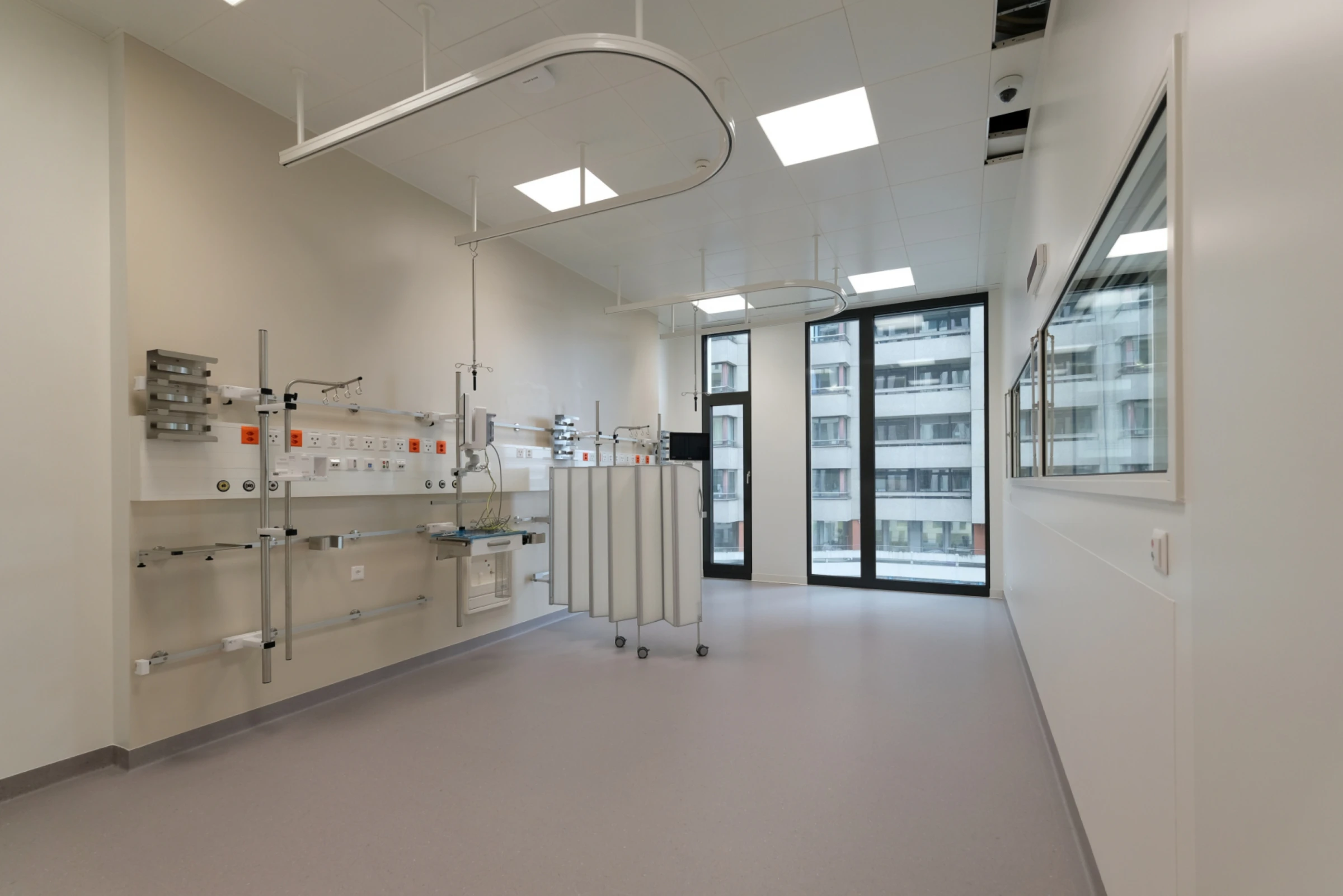

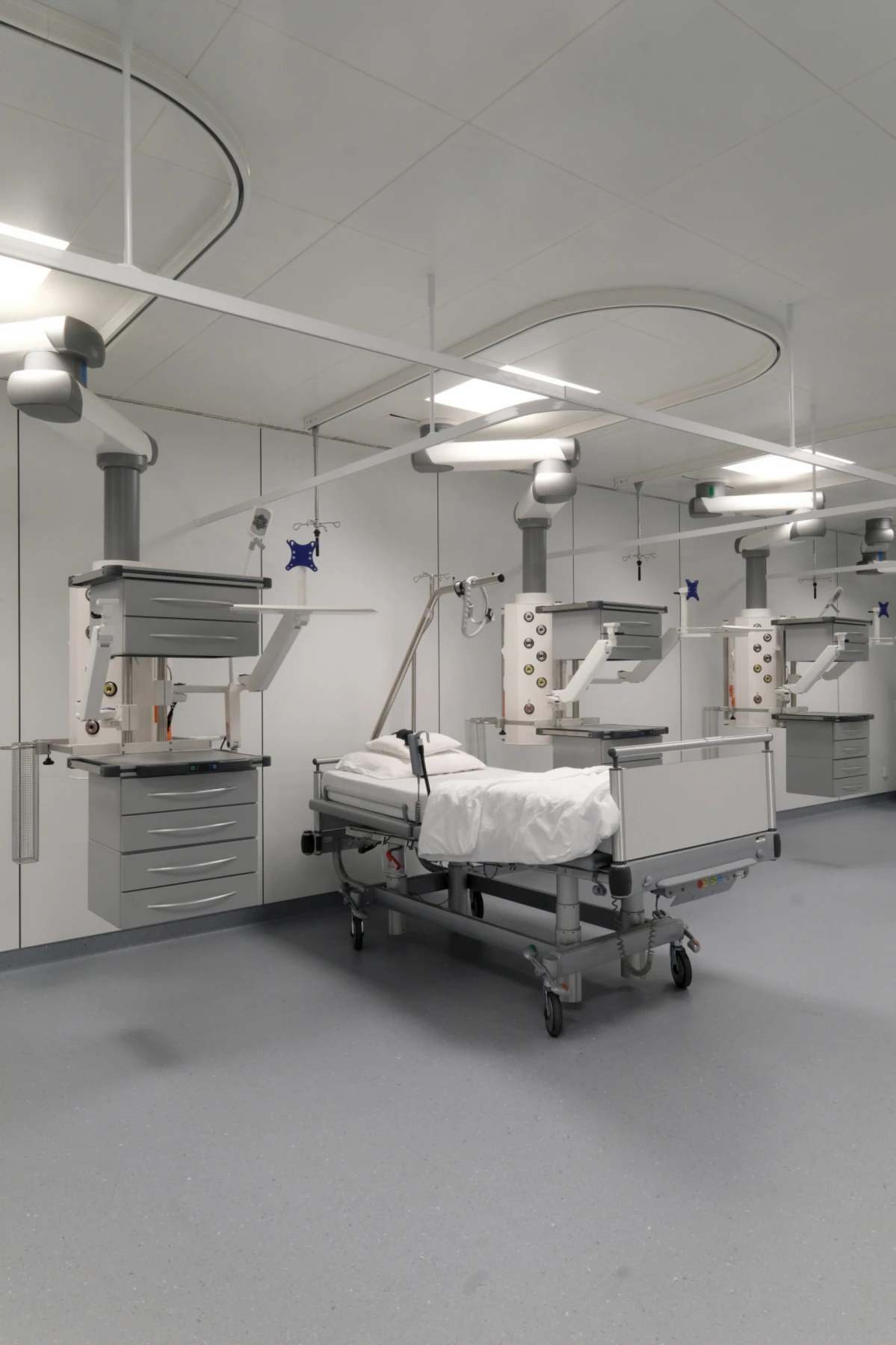

Im Sockel befinden sich fünf Behandlungsgeschosse mit Ambulatorien, Operationssälen, bildgebender Diagnostik und IMC-Units. In den Türmen darüber sind 10 Betten- und Bürogeschosse.

Leistungen BERING AG

Projektierung, Ausschreibung und Ausführungsplanung (SIA 3-5)

• sämtlicher Stark- und Schwachstromanlagen

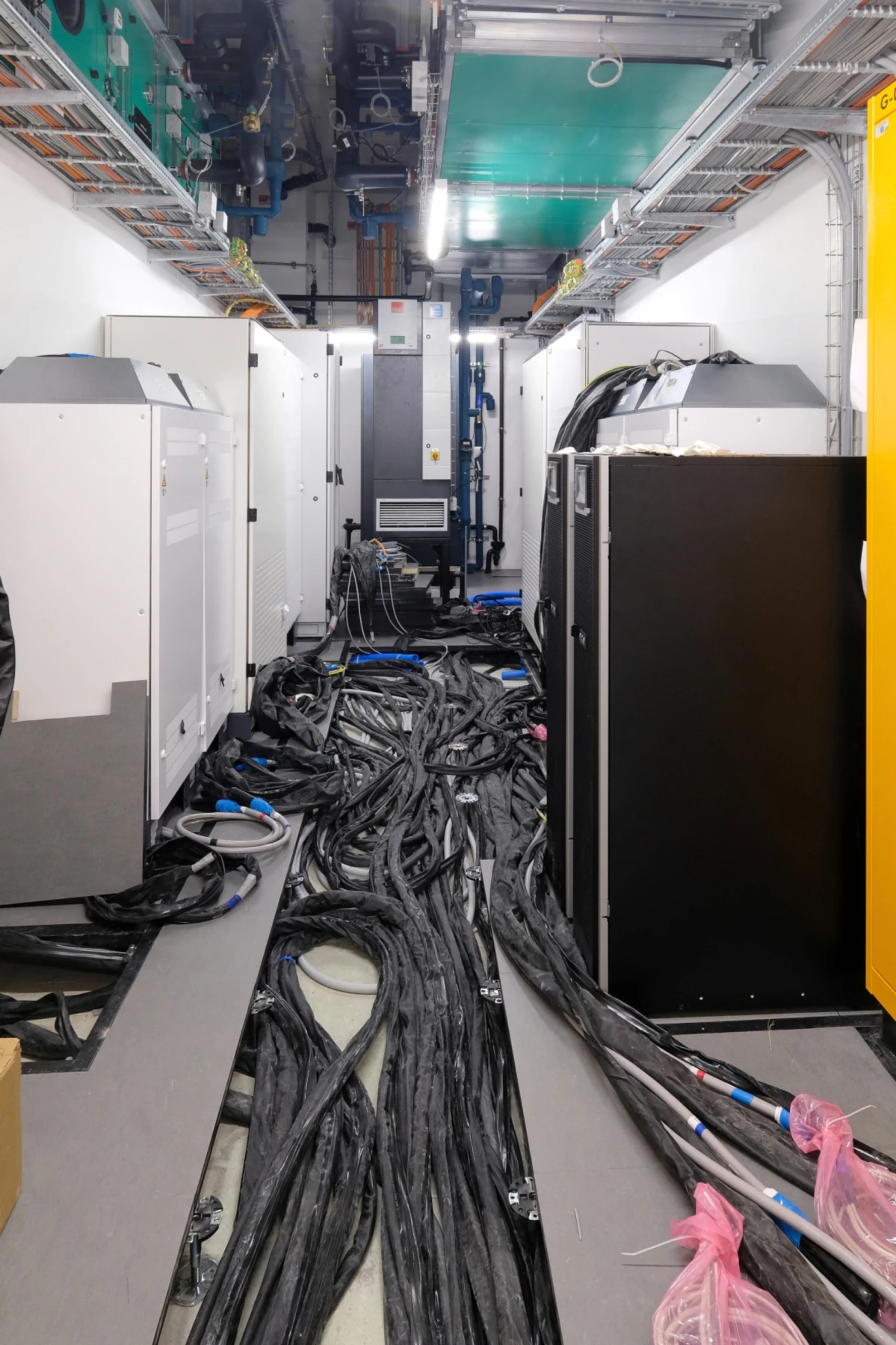

• einem Datacenter (RZ)
• der Gebäudeautomation Elektro (GA-E) mit Beleuchtungs- und Storen-Steuerung, dem Datennetzwerk Technet
• A/V und Multimediaanlagen, Sicherheitsanlagen
• der Rohrpostanlage
• dazu die Ausführung der Programmierung sämtlicher KNX / Dali Komponenten und Schnittstellen als KNX-Integrator.

Kenndaten Elektro

Der Gebäudeanschlusswert beträgt 4'200kW / 6100A. Realisiert wurde eine hausinterne Trafostation mit 8 Trafos à 630kVA und der Anbindung an den Insel-Mittelspannungsring.

Verteilt wird die elektrische Energie über 6 Gebäudehaupt-verteilungen und 46 Kernverteiler, sowie weitere Verteilungen.

2 Netzersatzanlagen à 2200 kW ermöglichen eine Notstromversorgung des Gebäudes zu 100%.

Die Kommunikations-Verkabelung ist mit 2 Haupt-Wirecentern und 46 Etagen-Wirecentern realisiert.

BIM — neuer digitaler Planungsstandard

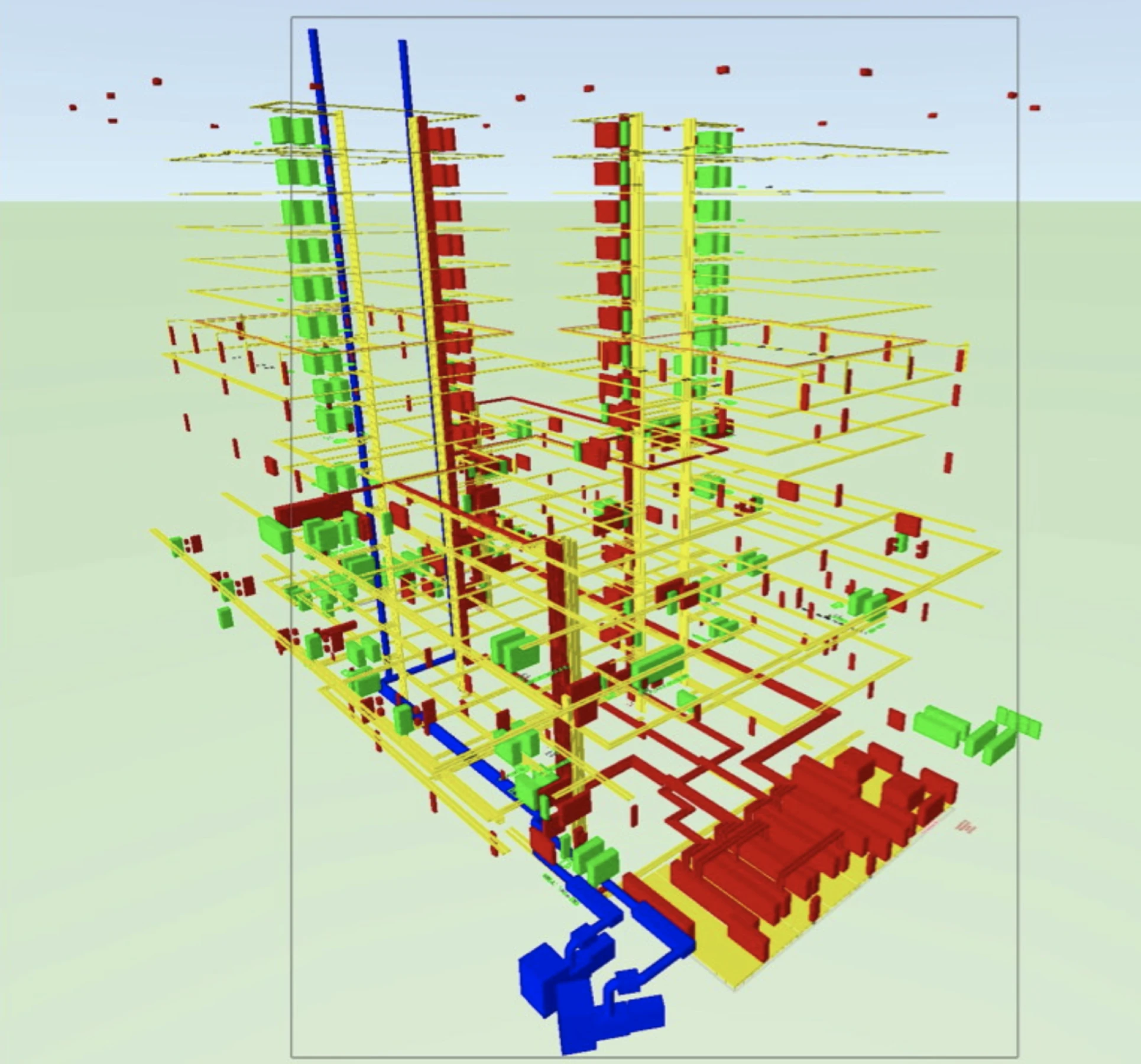

Das Projekt wurde mit Building Information Modeling (BIM) umgesetzt:

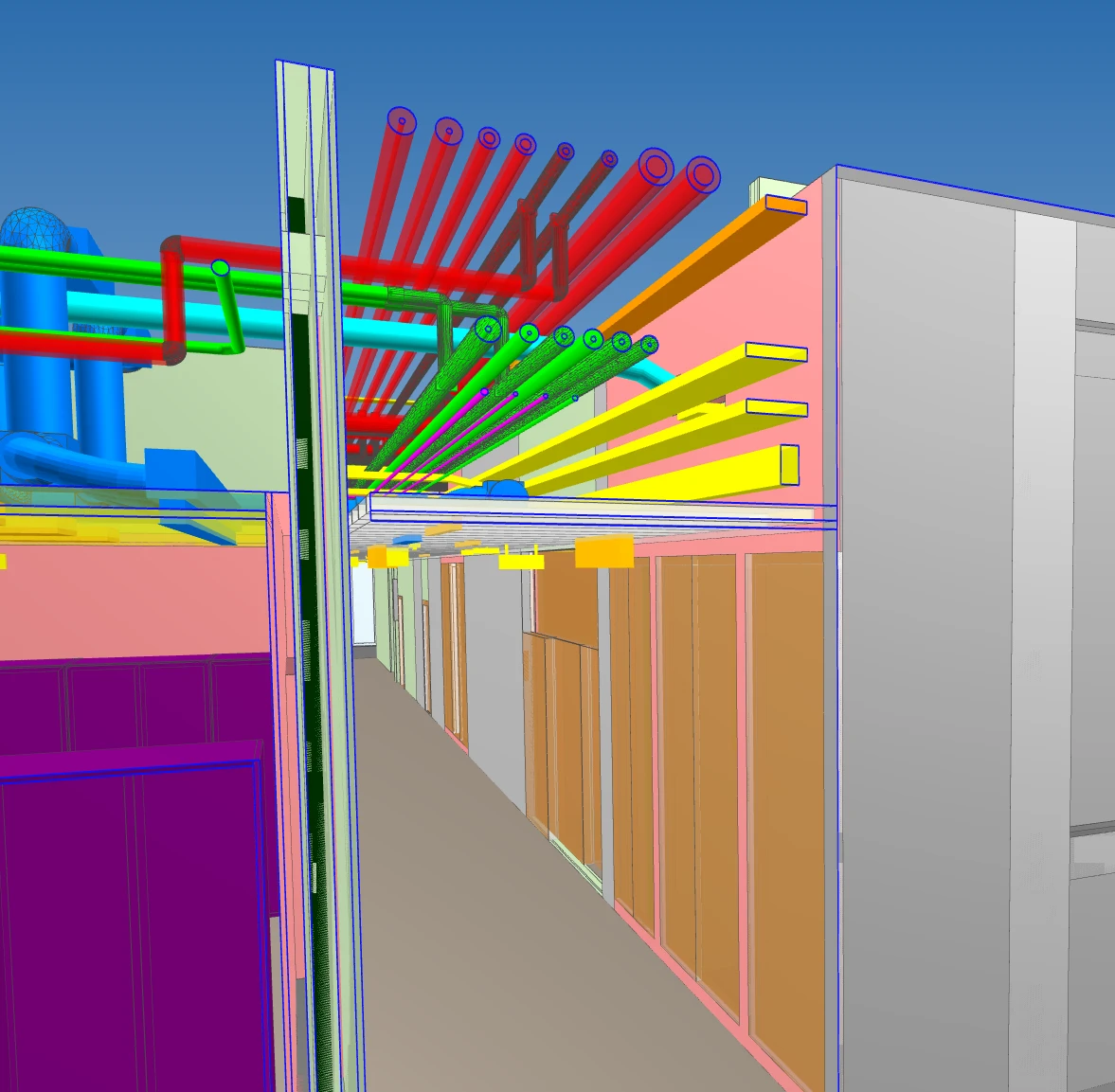

• in der Planung mit Erstellung der Planunterlagen der räumlichen Koordination im 3D Modell
• mit BIM2Field und digitalen Prozessen in der Ausführung
• mit BIM2FM und der Datenerfassung – und Übergabe an das Facility-Management des Inselspital
